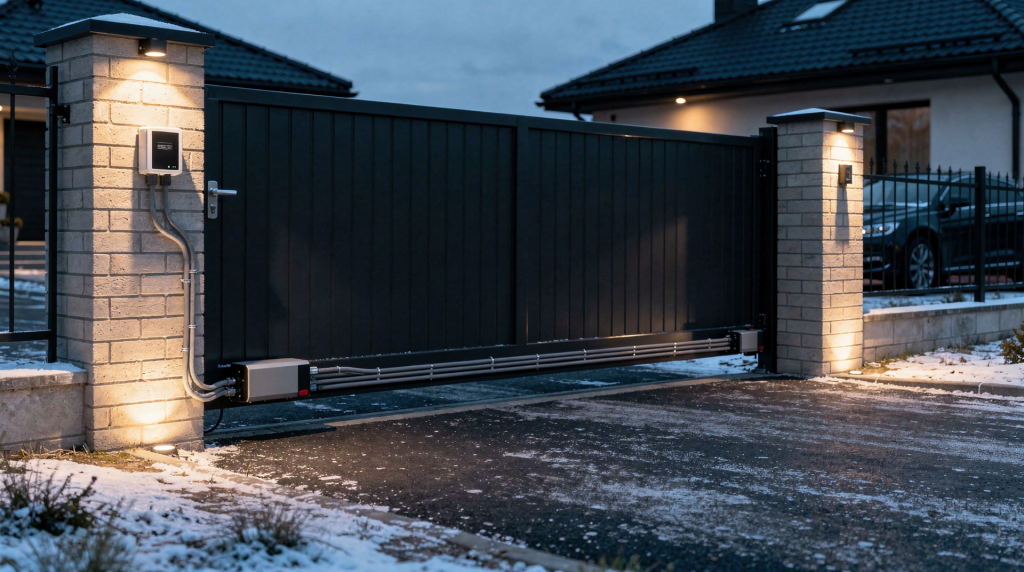

Электрика на объекте: питание привода ворот и освещение въезда

Когда ко мне приезжают на объект и видят, что я первым делом лезу не к воротам, а к щитку, многие удивляются. Но именно с электрики начинается любая нормальная въездная группа. Подвести кабель к мотору и повесить фонарь — это лишь видимая часть работы. На деле от качества питания привода зависит, будет ли автоматика отрабатывать циклы без сбоев, а от продуманного освещения — насколько безопасно вы будете заезжать на участок в тёмное время суток. Сделаете наспех — и через пару месяцев начнутся звонки: привод уходит в ошибку, свет моргает, автоматы выбивают. А зимой добавятся влага, обмерзание контактов и просадки напряжения на длинных линиях.

Давайте разберём по шагам, как грамотно организовать питание привода и освещение въезда — будь то частный дом, дача, склад или небольшой коммерческий объект. Без воды, только то, что реально работает на практике.

Что входит в электрику въездной группы

Когда я проектирую электрику для въездной группы, то всегда выделяю три ключевых узла:

• питание автоматики ворот;
• освещение зоны въезда, ворот и прилегающей площадки;
• защита и управление: автоматы, УЗО, контакторы, датчики, выключатели, фотореле, таймеры.

Важно не просто накидать эти элементы как попало, а связать их в одну логичную схему. Тогда и обслуживание проще, и аварии случаются реже. На моей памяти десятки случаев, когда хаотичный монтаж приводил к тому, что для поиска неисправности приходилось разбирать пол-участка. Один раз клиент вызвал меня из-за того, что у него при включении света гас привод — оказалось, оба узла сидели на одном автомате, и пусковой ток ламп сажал напряжение. Перекинули линии — проблема ушла.

Какие задачи решает правильная схема

Правильно спроектированная схема решает сразу несколько задач:

• обеспечивает стабильную работу привода — без просадок напряжения и ложных срабатываний;
• защищает кабели и оборудование от перегрузки и короткого замыкания;
• даёт безопасный доступ к объекту в тёмное время суток — вы не спотыкаетесь о бордюр и не рискуете задеть створку;
• позволяет включать освещение автоматически, без необходимости каждый раз щёлкать выключателем;
• упрощает диагностику при ремонте: когда каждая линия подписана и защищена отдельно, найти проблему можно за минуты, а не за часы.

От чего зависит схема питания привода ворот

Прежде чем тянуть кабель, нужно чётко понимать, какой именно привод установлен или будет установлен. У разных моделей отличаются мощность, пусковые токи, требования к сечению кабеля и типу защиты. Я не раз сталкивался с ситуацией, когда монтажники закладывали кабель под 230-вольтовый привод, а потом заказчик решал перейти на 24-вольтовую модель с резервированием — и вся трасса шла под замену. Поэтому сначала — спецификация, потом — проект.

Основные варианты

• Привод 230 В — самый распространённый вариант для распашных и откатных ворот. Простой, мощный, но требует полноценной силовой линии и защиты.
• Привод 24 В — часто встречается в более «умной» автоматике, где важны плавный ход, возможность работы от аккумулятора, частые циклы. Здесь уже нужен блок питания, и сечение низковольтного кабеля считается иначе.
• Низковольтные цепи управления — фотоэлементы, кнопки, сигнальные лампы, датчики обычно работают не от сети напрямую, а через блок управления. Их нельзя запитывать от силовой линии — нужна отдельная слаботочная проводка.

Важно помнить: силовое питание и цепи управления нельзя путать. Ошибка в подключении может не только вывести автоматику из строя, но и создать опасность для людей. Я однажды видел, как на объекте перепутали фазу с сигнальным проводом — хорошо, что сработала защита, а не человек.

Как организовать питание привода ворот

1. Отдельная линия — почти всегда лучше

Для привода ворот я всегда рекомендую делать отдельную кабельную линию от распределительного щита. Это правильнее, чем подключать мотор к ближайшей розетке или «подсаживаться» на общую линию освещения. Да, иногда заказчик просит сэкономить и запитаться от существующей розетки в гараже, но я объясняю: при пиковых нагрузках вы рискуете остаться и без ворот, и без света в гараже.

Преимущества отдельной линии:

• легче подобрать защиту — автомат и УЗО ставятся именно под параметры привода;
• проще отключать автоматику для обслуживания, не обесточивая весь участок;
• ниже риск ложных срабатываний от помех, которые могут наводить другие потребители;
• меньше влияние других устройств — например, пуск насоса не посадит напряжение на приводе.

2. Подбираем кабель

Выбор кабеля зависит от мощности привода, длины трассы и способа прокладки. Для большинства бытовых объектов я применяю медный кабель в негорючем исполнении (например, ВВГнг-LS или NYM), но конкретное сечение нужно считать по нагрузке и длине линии. Нельзя просто взять 1,5 мм² «на глаз» — на 50 метрах это может обернуться падением напряжения в 10–15 вольт, и привод будет стартовать с натугой.

На что смотреть при выборе

• мощность привода — смотрите в паспорте, обычно указывается номинальная и пусковая;
• расстояние от щита до ворот — чем длиннее трасса, тем больше сечение;
• способ прокладки: в земле, в трубе, по фасаду — для земли нужна дополнительная защита от влаги и механических повреждений;
• наличие запасов по току — я всегда закладываю 20–30% к номиналу, чтобы кабель не работал на пределе;
• падение напряжения на длинной линии — считается по формуле, но для быстрых прикидок можно использовать таблицы.

Если линия длинная, а кабель тонкий, привод может стартовать с трудом, а электроника — работать нестабильно. Особенно это заметно зимой, когда смазка густеет, и механизму нужно больше усилия. Был случай: клиент жаловался, что ворота зимой открываются через раз. Оказалось, кабель 0,75 мм² на 40 метрах — заменили на 2,5 мм², и проблема ушла.

3. Защита в щите

Минимальный набор защиты для линии привода обычно включает:

• автоматический выключатель — подбирается по номинальному току привода с запасом на пусковые токи;
• УЗО или дифзащиту — особенно если оборудование находится на улице и есть риск повреждения изоляции (влага, грызуны, механические воздействия);
• при необходимости — ограничение перенапряжений (УЗИП), если в регионе частые грозы или нестабильная сеть.

Типовая логика

• автомат защищает линию от перегрузки и короткого замыкания;
• УЗО защищает человека и оборудование при утечке тока — для уличных линий я ставлю 30 мА, этого достаточно;
• защита от импульсных перенапряжений помогает при грозе и сетевых бросках — особенно актуально для приводов с чувствительной электроникой.

4. Где ставить блок управления

Блок управления ворот лучше размещать:

• в сухом месте — не в подвале с грунтовыми водами и не на открытом воздухе без козырька;
• с доступом для обслуживания — чтобы не пришлось каждый раз снимать обшивку или отодвигать стеллажи;
• с защитой от конденсата — перепады температур часто вызывают капли внутри корпуса, поэтому я рекомендую ставить шкафы с подогревом или хотя бы с вентиляционными отверстиями, защищёнными сеткой;
• не вплотную к сырой стене и не в зоне прямых брызг — даже если корпус IP65, постоянная влажность сокращает срок службы плат.

Если шкаф или коробка будут «ловить» влагу, электронные платы долго не проживут. На практике проблемы чаще вызывает не сама схема, а плохое место установки. Один мой заказчик повесил блок на столб без защиты — через полгода окислились контакты, и пришлось менять плату управления.

Освещение въезда: как сделать удобно и безопасно

Освещение въезда нужно не только для красоты. Оно помогает:

• видеть створки ворот, калитку, столбы и препятствия — особенно в дождь или снег;
• безопасно въезжать и выезжать — свет должен охватывать зону манёвра, а не только пятачок перед воротами;
• контролировать периметр — камеры ночью без света почти бесполезны;
• снижать риск ДТП на участке — наезд на бордюр или столбик в темноте случается чаще, чем кажется;
• создавать нормальную видимость для камер наблюдения — без засветов и глубоких теней.

Где обычно нужны светильники

• над воротами — чтобы подсветить саму створку и зону непосредственно перед ней;
• у калитки — для пешеходного доступа;
• по линии въезда и разворота — особенно если дорожка изгибается или есть перепад высот;
• возле парковочной зоны — чтобы видеть границы площадки;
• у ступеней, пандуса, дорожек — безопасность пешеходов не менее важна;
• на столбах или стенах, если они освещают въезд сбоку — боковой свет убирает слепые зоны.

Какой свет лучше

Для таких задач я чаще всего использую светодиодные светильники:

• экономичные — потребление в разы меньше, чем у галогенок;
• долговечные — ресурс 30–50 тысяч часов при нормальном охлаждении;
• быстро включаются — нет задержки, как у некоторых газоразрядных ламп;
• хорошо работают с датчиками и фотореле — частые включения не сокращают срок службы;
• есть модели с уличной защитой IP65 и выше.

Главное — выбирать не только по мощности, но и по:

• углу рассеивания — для въезда лучше широкий угол, чтобы не было резких теней;
• цветовой температуре — нейтральный белый (4000–4500 К) не искажает цвета и не слепит;
• степени защиты корпуса — минимум IP54, а лучше IP65;
• устойчивости к перепадам температуры — качественные драйверы держат и -30, и +40.

Для въезда практичнее нейтральный свет, который не искажает обзор и не слепит. Холодный белый (6000 К) в сырую погоду даёт блики, а тёплый (3000 К) хуже передаёт детали на расстоянии.

Автоматическое управление освещением

Свет на въезде редко включают вручную — это неудобно и неэкономично. Обычно используют одну из трёх схем, и я часто комбинирую их под конкретный объект.

Вариант 1. Фотореле

Фотореле включает свет в сумерках и выключает утром. Простое и надёжное решение, если правильно выбрать место установки датчика.

Плюсы:

• простая схема — минимум компонентов;
• автоматическая работа — не нужно думать, включить или выключить;
• мало настроек — обычно только порог срабатывания.

Минусы:

• реагирует на снег, фары, тень и загрязнение датчика — если фотоэлемент залеплен грязью, свет может гореть круглосуточно;
• не всегда удобно, если свет нужен не каждый вечер — например, на даче в межсезонье.

Вариант 2. Датчик движения

Подходит для локальной подсветки подъезда, калитки, боковой зоны. Я часто ставлю такие на пешеходных дорожках.

Плюсы:

• экономит электроэнергию — свет включается только когда кто-то есть;
• включается только при необходимости — не светит в пустоту.

Минусы:

• может не сработать заранее — если датчик направлен узко, машина уже въезжает, а свет ещё не загорелся;
• иногда реагирует на животных и ветки — ложные срабатывания;
• не всегда удобен для постоянного въезда машины — если нужно осветить зону разворота, датчик может не охватить всю площадь.

Вариант 3. Таймер + ручное управление

Хорошее решение для объектов с понятным режимом использования — например, склад или офис, где въезд работает с 7 до 22.

Плюсы:

• гибкая настройка — можно задать разное время для будней и выходных;
• можно задать рабочие часы — свет горит только когда нужно;
• удобно для коммерческих объектов — экономия и предсказуемость.

Минусы:

• требует первичной настройки — нужно запрограммировать таймер;
• не учитывает реальное освещение на улице — в пасмурный день может быть темно, а свет не включится.

Что часто делают на практике

Лучшее решение для частного участка — комбинация:

• фотореле для общего света — оно зажигает основное освещение въезда и периметра;
• отдельный выключатель для принудительного режима — если нужно включить свет днём или, наоборот, отключить на ночь;
• локальный свет с датчиком движения у калитки или дорожки — чтобы не жечь прожектор всю ночь, а включать только при подходе.

Такая схема даёт и комфорт, и экономию. Я не раз переделывал объекты, где стояло только фотореле, и хозяева жаловались на счета за свет — добавление датчиков движения на второстепенные зоны решало проблему.

Как связать питание привода и освещение в одной схеме

Электрика въездной группы должна быть разнесена по функциям, но объединена по логике управления. Это значит, что каждая линия живёт своей жизнью, но при необходимости можно отключить всё сразу — например, рубильником на вводе.

Удобная схема выглядит так:

• отдельная линия на привод ворот — со своим автоматом и УЗО;
• отдельная линия на освещение — также со своей защитой;
• общий щит или коробка с защитой — все автоматы в одном месте, подписаны;
• отдельные автоматы — не групповые, чтобы при КЗ в свете не выбивало привод;
• при необходимости — общее аварийное отключение — например, противопожарный рубильник.

Так проще искать неисправности. Если пропал свет, это не должно останавливать автоматические ворота. И наоборот: отказ привода не обязан обесточивать весь въезд. Я всегда рисую такую схему ещё на этапе проекта, чтобы потом не переделывать.

Таблица: что к чему подключают

Пошагово: как спланировать электрику на объекте

Шаг 1. Определите состав оборудования

Составьте список всего, что будет подключено:

• тип ворот — распашные, откатные, секционные;
• модель привода — смотрите паспортные данные по мощности и току;
• количество светильников — и их суммарная мощность;
• нужны ли фотоэлементы, лампа-строб, сигнальная индикация — эти мелочи часто забывают, а потом не хватает проводов;
• будет ли видеонаблюдение или домофон рядом — под них тоже нужно питание и, возможно, отдельная линия.

Шаг 2. Разделите нагрузку

Разведите по отдельным линиям:

• привод ворот — силовая линия с запасом;
• уличное освещение — можно разбить на группы: основное и локальное;
• дополнительные потребители — домофон, камера, розетка для инструмента (да, на столбе у ворот она часто выручает).

Шаг 3. Продумайте трассы кабелей

Заранее решите:

• где кабель пойдёт в земле — нужна траншея глубиной не менее 0,7 м, песчаная подушка, сигнальная лента;
• где — по стене или столбам — используйте гофру или кабель-канал, стойкий к ультрафиолету;
• где будут соединительные коробки — они должны быть доступны для ревизии, не закапывайте их наглухо;
• как обеспечите доступ к обслуживанию — не ставьте коробки за несъёмными панелями.

Шаг 4. Выберите защиту

На каждую линию должны быть:

• свой автомат — номинал по току линии;
• при необходимости УЗО — для уличных линий обязательно;
• защита от перенапряжений — если в сети бывают скачки;
• понятная маркировка в щите — подпишите каждый автомат, чтобы через год не гадать, что он отключает.

Шаг 5. Проверьте условия улицы

Для наружной установки важны:

• герметичные коробки — с резиновыми уплотнителями и сальниками;
• уличные светильники — корпус из алюминия или нержавейки, а не крашеной стали;
• стойкость к морозу и влаге — проверяйте диапазон рабочих температур;
• качественные вводы и сальники — кабель не должен болтаться и пропускать воду;
• отсутствие открытых скруток — все соединения только в коробках с клеммами или гильзами.

Типовые ошибки, которые потом дорого обходятся

1. Подключение привода через случайную розетку

Это неудобно, небезопасно и не даёт нормальной защиты линии. Розетка может быть уже нагружена, а её контакты — окислены. В итоге привод недополучает напряжение, греется вилка, и в один прекрасный момент всё оплавляется.

2. Один кабель на все подряд

Когда свет, привод и допоборудование сидят на одной линии, искать неисправность очень сложно. Один дефект может обесточить весь въезд. Представьте: коротнул светильник — и ворота встали. А если это произошло ночью в дождь?

3. Недооценка длины трассы

На длинных участках особенно важно считать падение напряжения. Если этого не сделать, привод может работать «через раз». Я всегда проверяю расчёт: для 50 метров при токе 5 А на 1,5 мм² падение будет около 8 В — уже критично для некоторых блоков управления.

4. Экономия на уличной защите

Влага, снег и перепады температуры быстро выявляют слабые места. Обычная внутренняя фурнитура на улице живёт недолго. Видел распаячные коробки, которые через год превращались в труху, потому что были из дешёвого пластика без защиты от ультрафиолета.

5. Неправильное место для фотореле

Если датчик поставить под фонарь, возле яркой вывески или под частым засветом фар, он начнёт работать некорректно. Свет будет включаться и выключаться циклично, раздражая всех и сокращая ресурс ламп.

6. Смешивание силовой и сигнальной проводки

Слаботочные цепи лучше вести отдельно от силовых, чтобы не ловить помехи и ложные срабатывания. Особенно это касается длинных параллельных трасс — наводки от силового кабеля могут заставить фотоэлементы «видеть» то, чего нет.

Что проверить перед запуском

Чек-лист

• кабели проложены без повреждений — изоляция целая, нет перегибов и натяжений;
• есть отдельная защита на привод и свет — каждый автомат подписан;
• все соединения в коробках и щите доступны — крышки снимаются без демонтажа обшивки;
• уличные элементы имеют подходящую степень защиты — IP54 минимум, для земли IP67;
• привод открывается и закрывается без просадок — проверьте под нагрузкой, в разную погоду;
• свет не мигает и не гаснет при пуске автоматики — если моргает, значит, просадка напряжения или плохой контакт;
• фотореле и датчики работают по логике, а не случайно — закройте датчик рукой, проверьте порог;
• корпус блока управления защищён от влаги — внутри сухо, нет следов конденсата;
• кабели не натянуты и не трутся об металл — в местах ввода в корпус стоят сальники или резиновые втулки.

Когда лучше звать электрика

Самостоятельно можно оценить схему, составить список оборудования и понять логику подключения. Но есть случаи, когда лучше не экспериментировать:

• длинная линия питания от дома до ворот — больше 30–40 метров требует точного расчёта;
• мощный привод или несколько приводов — например, промышленные откатные ворота с двумя моторами;
• сложная автоматика с датчиками, домофоном, камерой и шлагбаумом — там много взаимосвязей;
• работа в сырой зоне или в грунте — ошибка в гидроизоляции может привести к короткому замыканию;
• старый щит с сомнительной проводкой — лучше модернизировать сразу, чем латать;
• частые срабатывания защиты — если автомат выбивает без видимой причины, нужна диагностика;
• перегрев кабеля или запах нагрева — признак серьёзной проблемы, не тяните.

Если объект коммерческий, ошибку в электрике лучше не откладывать: простой въезда всегда обходится дороже, чем нормальный монтаж. Я не раз приезжал на склады, где из-за сгоревшего контактора ворота не открывались полдня — убытки от простоя превышали стоимость всей электрики.

Коротко о правилах безопасности

• отключайте питание перед работой — не надейтесь на «авось»;
• проверяйте отсутствие напряжения — индикаторной отвёрткой или мультиметром;
• не ставьте открытые соединения на улице — только в герметичных коробках;
• не используйте случайные удлинители как постоянное решение — это временная мера на час, не на годы;
• не экономьте на защите — хороший автомат и УЗО стоят копейки по сравнению с ремонтом после пожара;
• не смешивайте в одной коробке силовую и слаботочную часть без необходимости — если уж пришлось, ставьте перегородку;
• не оставляйте провода без маркировки — через год вы забудете, где фаза, а где ноль.

Вывод

Грамотно сделанная электрика въездной группы — это отдельная линия на привод ворот, понятная защита в щите, нормальное уличное освещение и продуманная автоматизация. Если всё спроектировано заранее, ворота работают стабильно, свет включается вовремя, а обслуживание не превращается в поиск случайной неисправности.

Практический подход здесь простой: сначала логика, потом кабель, потом защита, и только после этого монтаж. Именно так въездная группа служит долго и без лишних переделок. Я всегда говорю своим заказчикам: электрика — это не та статья, на которой стоит экономить. Лучше один раз сделать правильно, чем потом годами бороться с «глюками».

FAQ

Можно ли подключить привод ворот к ближайшей розетке?

Технически иногда можно, но это плохая практика. Розетка может быть не рассчитана на пусковые токи привода, а отсутствие отдельной защиты повышает риск повреждения автоматики. Для долгой и стабильной работы лучше выделить отдельную линию с автоматом и УЗО.

Нужен ли отдельный автомат на освещение въезда?

Да, отдельная защита упрощает обслуживание и локализует неисправности. Если свет закоротит, вы не останетесь без ворот. К тому же, можно подобрать автомат точно под нагрузку светильников, не переплачивая за излишний номинал.

Что лучше для въезда: фотореле или датчик движения?

Для общего света чаще удобнее фотореле — оно зажигает свет с наступлением сумерек и не зависит от движения. А для локальной подсветки у калитки или дорожки лучше датчик движения — он экономит энергию и включает свет только когда кто-то подходит. Идеально — комбинация обоих.

Можно ли ставить обычные светильники на улицу?

Нежелательно. Нужны уличные модели с подходящей защитой от влаги и пыли (IP54 и выше). Обычные светильники быстро выходят из строя из-за конденсата, коррозии контактов и перепадов температуры. Замена обходится дороже, чем изначальная покупка уличного варианта.

Почему привод ворот иногда срабатывает с задержкой?

Причин несколько: просадка напряжения из-за тонкого кабеля или плохого контакта, слабый кабель на длинной трассе, окислившиеся соединения, неправильно подобранная защита или неисправность блока управления. Начинайте диагностику с замера напряжения на клеммах привода в момент пуска — это сразу покажет, есть ли просадка.
